    PCB板設計規則其實就是這樣的,你都了解嗎?

    發布時間:2019-06-20 編輯作者:金致卓 閱讀:4430
    PCB板設計復雜嗎?各種意外因素經常影響整體解決方案的實現。我們怎樣才能克服這些不同問題呢?我們如何繪制整潔,高效和可靠的PCB板呢?我們是專業pcb設計公司,我們今天來看看吧。

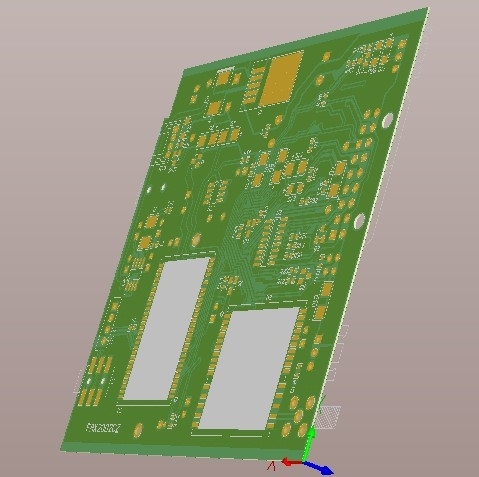

    PCB板設計似乎很復雜。有必要考慮各種信號的方向和能量的傳輸。但實際上,摘要非常清楚,可以從兩個方面入手:

    坦率地說,它是:“如何把它”和“如何連接”。

    1.遵循“先大而小,先難易”的布局原則,即重要的單元電路和核心部件應優先考慮。這就像吃自助餐一樣:自助餐的胃口僅限于挑選最喜歡的食物,而PCB板設計空間僅限于挑選重要的鐘擺。

    2.布局應參考原理框圖,并根據pcb板設計的主要信號流向排列主要元件。布局應盡量滿足以下要求:總連接盡可能短,鍵信號線最短;去耦電容的布局應盡可能靠近IC的電源引腳,電源與地之間形成的環路應盡可能短;跑路以防止在路上發生事故。

    3,組件的安排應該易于調試和修復,也就是說,小組件周圍不應有大的組件,要調試的組件周圍必須有足夠的空間,而且過于擁擠的情況往往會變得非常尷尬。

    如圖4所示,加熱元件應大致均勻分布,為了便于單板和整機的散熱,溫度檢測元件以外的溫度敏感元件應遠離熱量大的元件。

    5.同一結構電路部分,盡可能采用“對稱”標準布局;按照均勻分布,重心平衡,布局美觀的標準優化布局。

    6.相同類型的插入式組件應沿X或Y方向放置在一個方向上。相同類型的極性分立元件也必須力求在X或Y方向上保持一致,以便于生產和檢查。

    7.高電壓,高電流信號與低電流和低電壓弱信號分離;模擬信號與數字信號分離;高頻信號與低頻信號分離;高頻分量的間隔就足夠了。在處理組件時,應考慮使用相同電源的設備應盡可能放在一起,以方便將來的電源分離。

    以上是“如何擺放”布局的主要考慮因素。而且“如何連接”相對更復雜,一般來說:

    關鍵信號線優先級:模擬關鍵信號優先級路由,如小信號,高速信號,時鐘信號和同步信號;

    密度優先原則:從pcb板設計最復雜的設備開始接線。從電路板最密集的區域布線。
