    深圳PCB設計時布線的基礎規則是這樣的

    發布時間:2019-06-22 編輯作者:金致卓 閱讀:4620

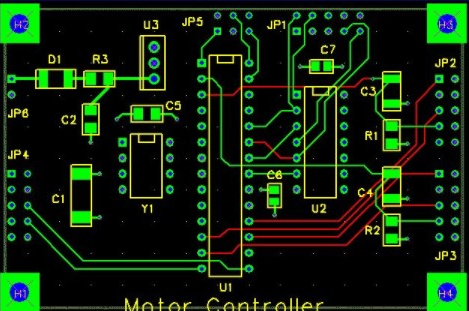

    深圳PCB設計中,布線是產品設計中的重要一步。布線的設計過程是最嚴格的,技巧最好,工作量最大。可以說先前的準備工作已經完成。 PCB布局分為三種類型:單面布線,雙面布線和多層布線。 PCB布局可以使用系統提供的自動和手動路由完成。雖然該系統為設計人員提供了操作方便,路由率高的自動布線,但在實際設計中仍存在不合理的地方。此時,設計人員需要手動調整PCB上的布線以獲得最佳效果。

    PCB設計的質量對其抗干擾能力有很大影響。因此,深圳PCB設計中,必須遵守設計的基本原則,并且應滿足抗干擾設計的要求,以實現電路的最佳性能。


    1.印刷導線應盡可能短;統一組件的地址線或數據線應盡可能長;當電路為高頻電路或布線密集時,印刷導線的角應為圓形。否則,它會影響電路的電氣特性。


    2.雙面布線時,兩側的導線應相互垂直,歪斜或彎曲,以避免相互平行,以減少寄生耦合。


    3. PCB應使用45°折線而不是90°折線,以減少外部傳輸和高頻信號的耦合。


    4.作為電路的輸入和輸出,應盡可能避免印刷導線以避免回流,最好在這些導線之間增加接地線。


    5.當板面布線密度較大時,應填充網狀銅箔,網格尺寸為02mm(8mil)。

    6,貼片墊不能通過孔放置,以免因元件焊點引起的焊膏損失。


    7.不允許在插座之間傳遞重要的信號線。


    8.避免水平安裝的電阻,電感(插入),電解電容等元件下方的踩孔,以避免峰值焊接后孔與元件外殼之間發生短路。


    9.手動接線時,先將電源線放在地線上,電源線應在同一水平面上。


    10,信號線不能出現環回布線,如果必須有環路,盡量使環路小。


    11.當布線在兩個焊盤之間通過而沒有連接到它們時,它們應保持大而相等的間距。


    12.布線和電線之間的距離也應該是均勻的,相等的和最大的。


    13.電線和焊盤之間的連接應該過于平滑,以避免小的尖角。


    14.當焊盤之間的中心間距小于其中一個焊盤的外徑時,焊盤之間的連接線的寬度可以與焊盤的直徑相同;當焊盤之間的中心距大于焊盤的外徑時,應減小焊絲的寬度;當導線上有3個以上的焊盤時,它們之間的距離應大于兩個直徑的寬度。


    15.印刷導線的公共地線應盡可能放在PCB的邊緣。銅箔應盡可能多地保留在PCB上,以使屏蔽效果優于長接地線。還將改善傳輸線特性和屏蔽效果,并且還實現了降低分布電容的功能。印刷導體的公共接地優選地形成環或網,因為當在同一PCB上存在許多集成電路時,由于圖案的限制而產生地電位差,從而導致噪聲容限的減小。當形成環路時,地電位差減小。


    16.為了抑制噪聲,接地和電源模式應盡可能與數據的流向平行。


    多層PCB可以采用幾層作為屏蔽層。電源層和接地層可以視為屏蔽層。應注意,深圳PCB設計一般層和電源層通常設計在內層或外層上。


    18.數字區和模擬區盡可能隔離,并與數字地中的模擬地分開,最后接地和電源層。
